Treillis Soudés

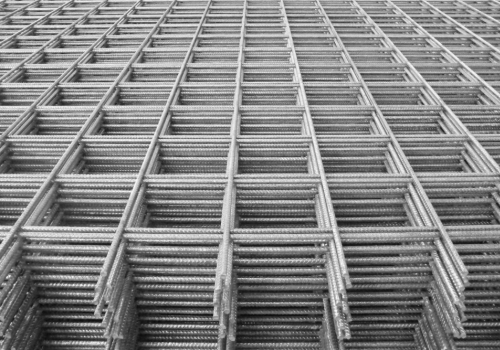

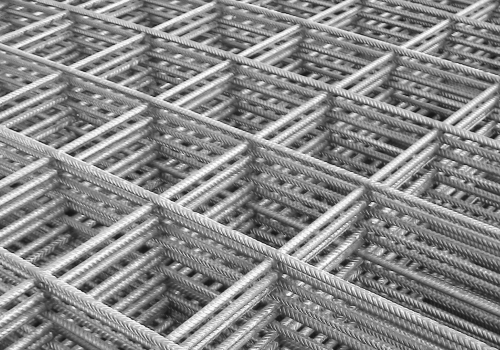

Description du Treillis Soudés

Armatures passives produites à travers un processus de soudage par points de tiges d'acier à surface à verrous obtenues par un procédé de durcissement à froid (laminage) à partir de fil machine lisse.

Ce produit est fabriqué selon les normes internationales, en utilisant les technologies les plus avancées, étant la qualité assurée par un contrôle systématique.

Spécifications

Autres références pour:

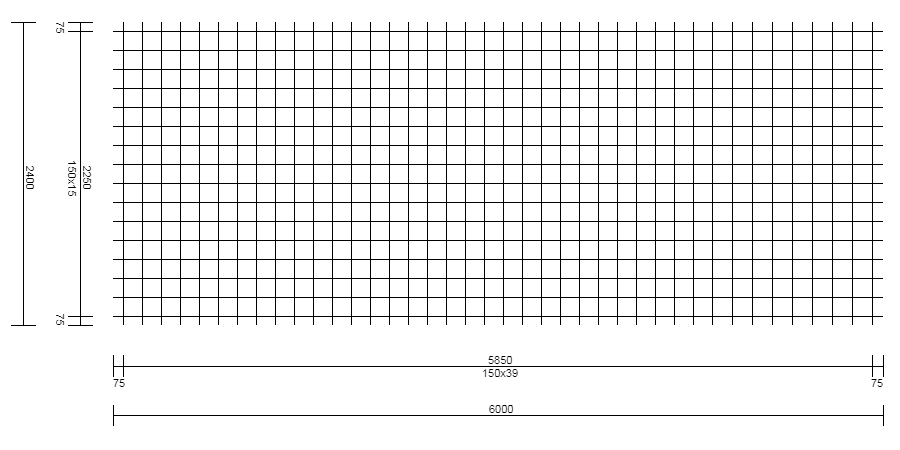

SPECIFICATION LNEC E 479-2012 - TYPE D'ACIER A500EL
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FCQ 30	3.00	3.00	150	150	16	40	0.47	0.47	50	720	120
FCQ 38	3.80	3.80	150	150	16	40	0.76	0.76	50	720	120

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

SPÉCIFICATION LNEC E 479-2012 - TYPE D'ACIER A500EL
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FAQ 30	3.00	3.00	100	100	24	60	0.70	0.70	50	720	120
FAQ 38	3.80	3.80	100	100	24	60	1.13	1.13	50	720	120

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

SPECIFICATION LNEC E 479-2012 - TYPE D'ACIER A500EL
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FAR 30	3.00	3.00	100	300	24	20	0.70	0.24	50	720	120
FAR 34	3.40	3.40	100	300	24	20	0.91	0.30	50	720	120
FAR 38	3.80	3.80	100	300	24	60	1.13	0.38	50	720	120

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

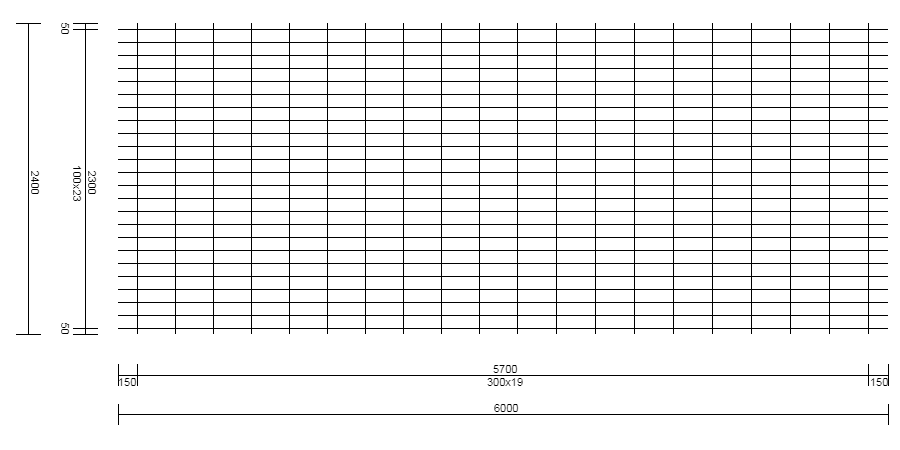

SPECIFICATION LNEC E 479-2012 - TYPE D'ACIER A500ER
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FNR 40	4.00	4.00	100	300	24	20	1.26	0.42	50	720	120
FNR 45/4	4.50	4.50	100	300	24	20	1.59	0.42	50	720	120
SPECIFICATION LNEC E 458-2011 - TYPE D'ACIER A500ER
FNR 50	5.00	5.00	100	300	24	20	1.96	0.65	50	720	96
FNR 55/5	5.50	5.00	100	300	24	20	2.38	0.65	50	720	-
FNR 60/5	6.00	5.00	100	300	24	20	2.83	0.65	40	576	-
FNR 65/5	6.50	5.00	100	300	24	20	3.32	0.65	40	576	-
FNR 70/5.5	7.00	5.50	100	300	24	20	3.85	0.79	30	432	-
FNR 70/6	7.00	6.00	100	300	24	20	3.85	0.94	30	432	-
FNR 75/6	7.50	6.00	100	300	24	20	4.42	0.94	26	374.4	-
FNR 80/6.5	8.00	6.50	100	300	24	20	5.03	1.11	26	374.4	-
FNR 80/7	8.00	7.00	100	300	24	20	5.03	1.28	26	374.4	-
FNR 85/6.5	8.50	6.50	100	300	24	20	5.67	1.11	26	374.4	-
FNR 85/7	8.50	7.00	100	300	24	20	5.67	1.28	26	374.4	-
FNR 90/7	9.00	7.00	100	300	24	20	6.36	1.28	18	288	-
FNR 95/7.5	9.50	7.50	100	300	24	20	7.09	1.47	18	288	-
FNR 100/7.5	10.00	7.50	100	300	24	20	7.85	1.47	18	259.2	-
FNR 100/8	10.00	8.00	100	300	24	20	7.85	1.68	18	259.2	-
FNR 110/9	11.00	9.00	100	300	24	20	9.50	2.12	14	201.6	-
FNR 120/10	12.00	10.00	100	300	24	20	11.31	2.62	12	172.8	-

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

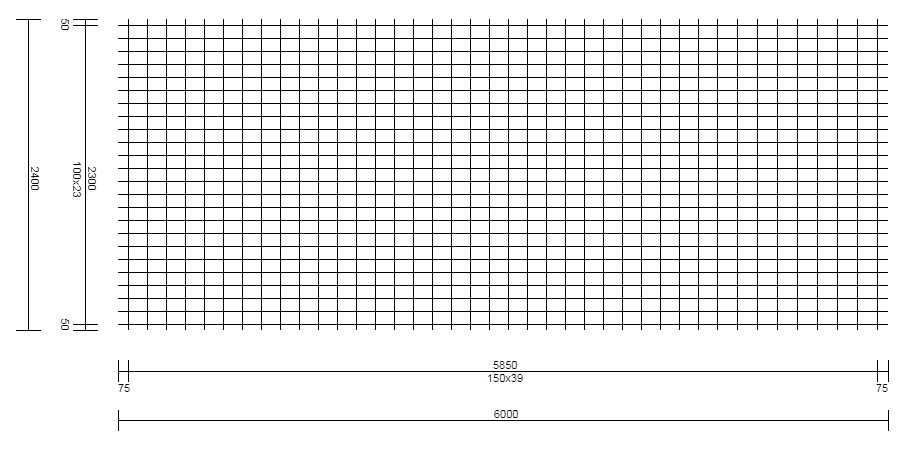

SPECIFICATION LNEC E 458-2011 - TYPE D'ACIER A500ER
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FNC 50	5.00	5.00	100	150	24	40	1.96	1.31	40	576	96
FNC 60/5	6.00	5.00	100	150	24	40	2.83	1.31	40	576	-
FNC 70/5.5	7.00	5.50	100	150	24	40	3.85	1.58	28	403.2	-
FNC 70/6	7.00	6.00	100	150	24	40	3.85	1.88	28	403.2	-
FNC 80/6.5	8.00	6.50	100	150	24	40	5.03	2.21	24	345.6	-
FNC 80/7	8.00	7.00	100	150	24	40	5.03	2.57	24	345.6	-
FNC 90/7	9.00	7.00	100	150	24	40	6.36	2.57	18	259.2	-
FNC 90/8	9.00	8.00	100	150	24	40	6.36	3.35	18	259.2	-
FNC 100/8	10.00	8.00	100	150	24	40	7.85	3.35	16	230.4	-
FNC 100/9	10.00	9.00	100	150	24	40	7.85	4.24	14	201.6	-
FNC 110/9	11.00	9.00	100	150	24	40	9.50	4.24	12	172.8	-
FNC 110/10	11.00	10.00	100	150	24	40	9.50	5.24	10	144	-
FNC 120/10	12.00	10.00	100	150	24	40	11.31	5.24	10	144	-
FNC 120/11	12.00	11.00	100	150	24	40	11.31	6.34	10	144	-

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

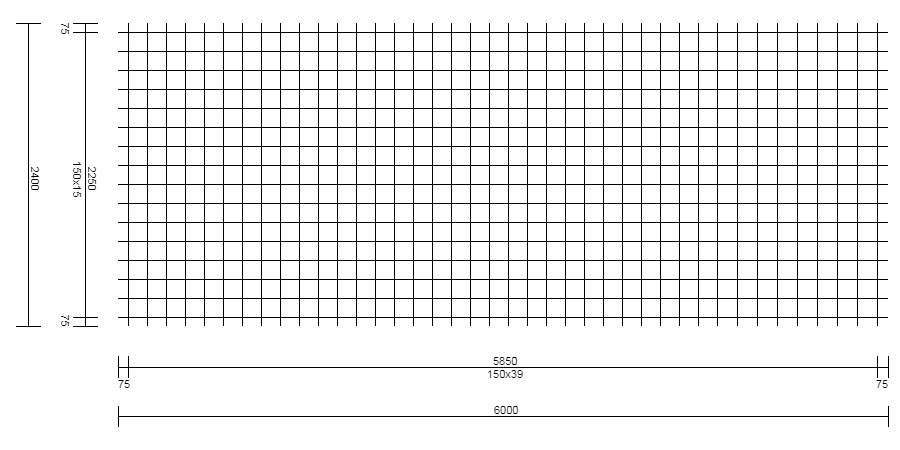

SPECIFICATION LNEC E 479-2012 - TYPE D'ACIER A500ER
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FND 40	4.00	4.00	150	150	16	40	0.84	0.84	70	1008	120
FND 45	4.50	4.50	150	150	16	40	1.06	1.06	60	864	120
SPECIFICATION LNEC E 458-2011 - TYPE D'ACIER A500ER
FND 50	5.00	5.00	150	150	16	40	1.31	1.31	40	576	96
FND 55	5.50	5.50	150	150	16	40	1.58	1.58	40	576	-
FND 60/5	6.00	5.00	150	150	16	40	1.88	1.31	40	576	-
FND 60	6.00	6.00	150	150	16	40	1.88	1.88	40	576	-
FND 65	6.50	6.50	150	150	16	40	2.21	2.21	40	576	-
FND 70/5	7.00	5.00	150	150	16	40	2.57	1.31	40	576	-
FND 70/6	7.00	6.00	150	150	16	40	2.57	1.88	40	576	-
FND 70	7.00	7.00	150	150	16	40	2.57	2.57	30	432	-
FND 80/6	8.00	6.00	150	150	16	40	3.35	1.88	30	432	-
FND 80/7	8.00	7.00	150	150	16	40	3.35	2.57	25	360	-
FND 80	8.00	8.00	150	150	16	40	3.35	3.35	20	288	-
FND 90/7	9.00	7.00	150	150	16	40	4.24	2.57	20	288	-
FND 90/8	9.00	8.00	150	150	16	40	4.24	3.35	20	288	-
FND 90	9.00	9.00	150	150	16	40	4.24	4.24	20	288	-
FND 100	10.00	10.00	150	150	16	40	5.24	5.24	14	201.6	-

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

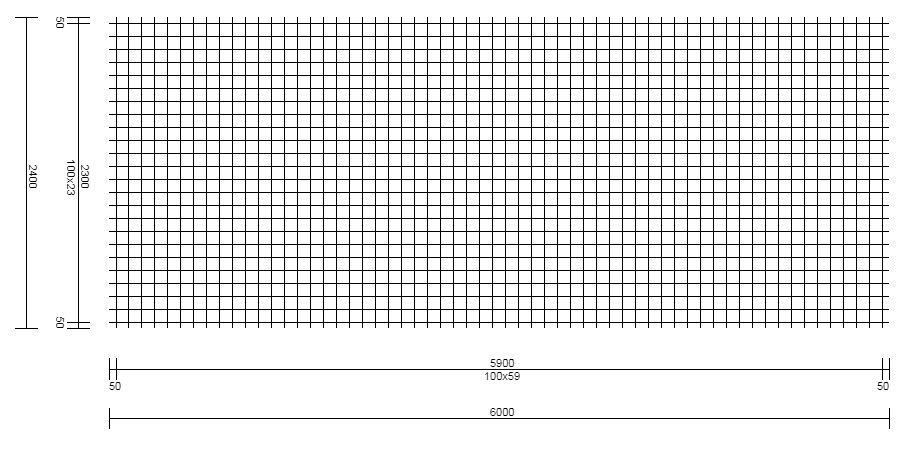

SPECIFICATION LNEC E 479-2012 - TYPE D'ACIER A500ER
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau	m² par Rouleau *
FNQ 40	4.00	4.00	100	100	24	60	1.26	1.26	50	720	120
FNQ 45	4.50	4.50	100	100	24	60	1.59	1.59	40	576	120
SPECIFICATION LNEC E 458-2011 - TYPE D'ACIER A500ER
FNQ 50	5.00	5.00	100	100	24	60	1.96	1.96	40	576	96
FNQ 60/5	6.00	5.00	100	100	24	60	2.83	1.96	30	432	-
FNQ 60	6.00	6.00	100	100	24	60	2.83	2.83	26	374.4	-
FNQ 70/5	7.00	5.00	100	100	24	60	3.85	1.96	26	374.4	-
FNQ 70/6	7.00	6.00	100	100	24	60	3.85	2.83	26	288	-
FNQ 70	7.00	7.00	100	100	24	60	3.85	3.85	20	288	-
FNQ 80/6	8.00	6.00	100	100	24	60	5.03	2.83	20	288	-
FNQ 80/7	8.00	7.00	100	100	24	60	5.03	3.85	18	259.2	-
FNQ 80	8.00	8.00	100	100	24	60	5.03	5.03	14	201.6	-
FNQ 90/7	9.00	7.00	100	100	24	60	6.36	3.85	14	201.6	-
FNQ 90/8	9.00	8.00	100	100	24	60	6.36	5.03	14	201.6	-
FNQ 90	9.00	9.00	100	100	24	60	6.36	6.36	12	172.8	-
FNQ 100/8	10.00	8.00	100	100	24	60	7.85	5.03	10	144	-
FNQ 100/9	10.00	9.00	100	100	24	60	7.85	6.36	10	144	-
FNQ 100	10.00	10.00	100	100	24	60	7.85	7.85	10	144	-
FNQ 110/9	11.00	9.00	100	100	24	60	9.50	6.36	10	144	-
FNQ 110/10	11.00	10.00	100	100	24	60	9.50	7.85	10	144	-
FNQ 110	11.00	11.00	100	100	24	60	9.50	9.50	10	144	-
FNQ 120/10	12.00	10.00	100	100	24	60	11.31	7.85	8	115.2	-
FNQ 120/11	12.00	11.00	100	100	24	60	11.31	9.50	8	115.2	-
FNQ 120	12.00	12.00	100	100	24	60	11.31	11.31	8	115.2	-

* treillis en rouleau de 50x2.40m ou 40x2.40m

Autres spécifications sur demande.

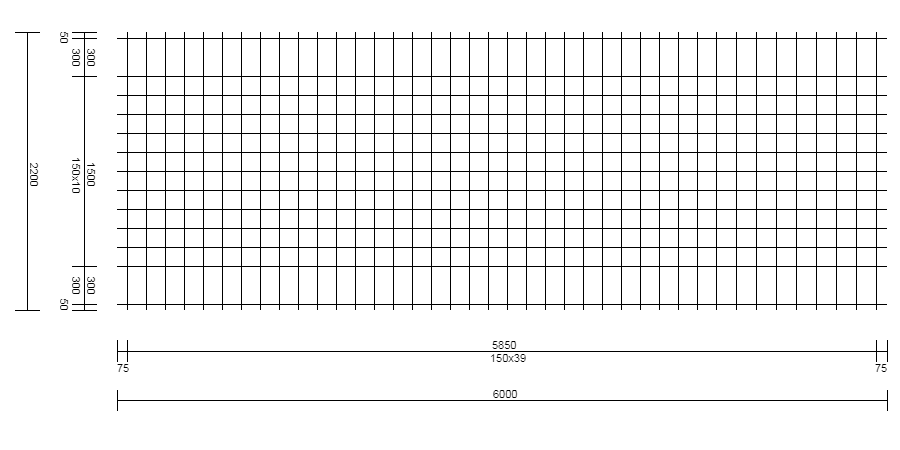

INSTRUCTION EHE-08 - TYPE D'ACIER B500T
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau
FNQ 40	4.00	4.00	150	150	13	40	0.84	0.84	80	1056
FNQ 50	5.00	5.00	150	150	13	40	1.31	1.31	70	924
FNQ 60	6.00	6.00	150	150	13	40	1.88	1.88	50	660
FNQ 80	8.00	8.00	150	150	13	40	3.35	3.35	30	396
FNQ 100	10.00	10.00	150	150	13	40	5.24	5.24	20	264

Autres spécifications sur demande.

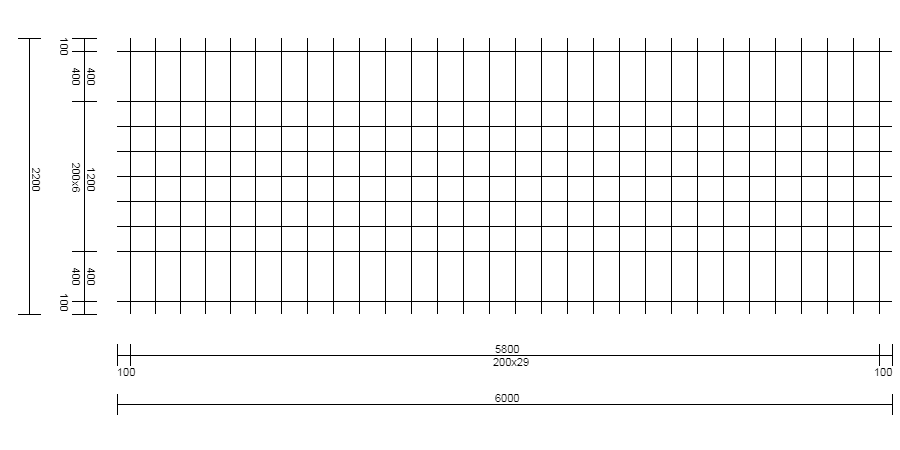

INSTRUCTION EHE-08 - TYPE D'ACIER B500T
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau
FNE 40	4.00	4.00	200	200	9	30	0.63	0.63	80	1056
FNE 50	5.00	5.00	200	200	9	30	0.98	0.98	70	924
FNE 60	6.00	6.00	200	200	9	30	1.41	1.41	50	660
FNE 80	8.00	8.00	200	200	9	30	2.51	2.51	30	396
FNE 100	10.00	10.00	200	200	9	30	3.93	3.93	20	264

Autres spécifications sur demande.

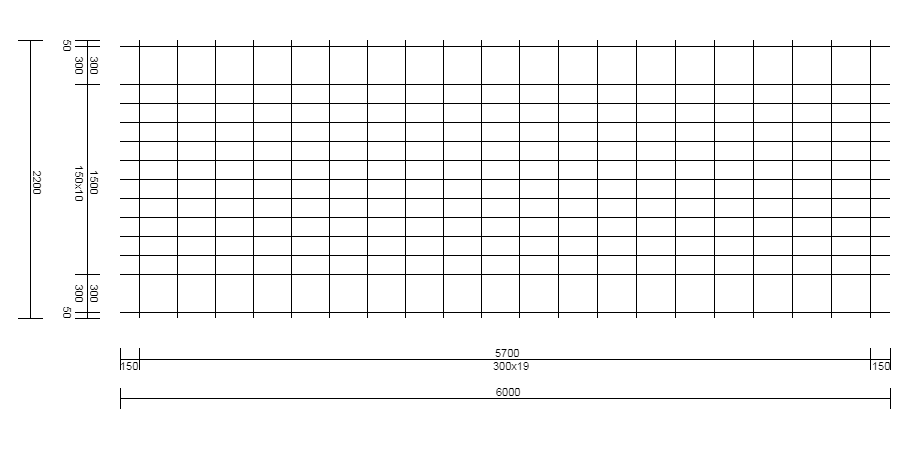

INSTRUCTION EHE-08 - TYPE D'ACIER B500T
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau
FNA 40	4.00	4.00	150	300	13	20	0.84	0.42	80	1056
FNA 50	5.00	5.00	150	300	13	20	1.31	0.65	70	924
FNA 60	6.00	6.00	150	300	13	20	1.88	0.94	50	660
FNA 80	8.00	8.00	150	300	13	20	3.35	1.67	30	396
FNA 100	10.00	10.00	150	300	13	20	5.23	2.62	20	264

Autres spécifications sur demande.

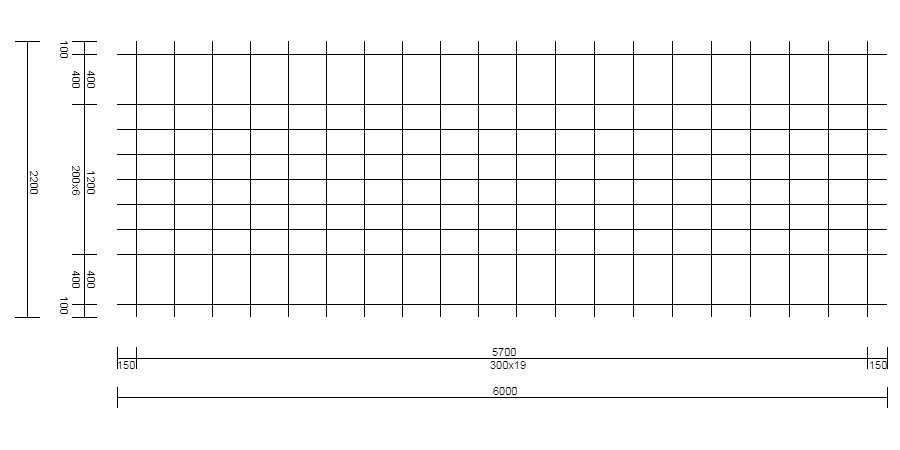

INSTRUCTION EHE-08 - TYPE D'ACIER B500T
Réf.	Diamètres		Espacements		Nombre de Fils		Section par Mètre		Panneaux par Fardeau	m² par Fardeau
Réf.	Long. (mm)	Transv. (mm)	Long. (mm)	Transv. (mm)	Long.	Transv.	Long. (cm²/m)	Transv. (cm²/m)	Panneaux par Fardeau	m² par Fardeau
FNB 40	4.00	4.00	200	300	9	20	0.63	0.42	80	1056
FNB 50	5.00	5.00	200	300	9	20	0.98	0.65	70	924
FNB 60	6.00	6.00	200	300	9	20	1.41	0.94	50	660

Autres spécifications sur demande.

Exemples:

Plaques et dalles;
Lages légères;
Toits plats, voûtes, dômes et autres applications architecturales;
Dépôts, silos, tuyauterie, canaux, tunnels et consolidation de talus;
Pistes d'aéroports et autoroutes.
