Cordón Compactado Autoenvainado

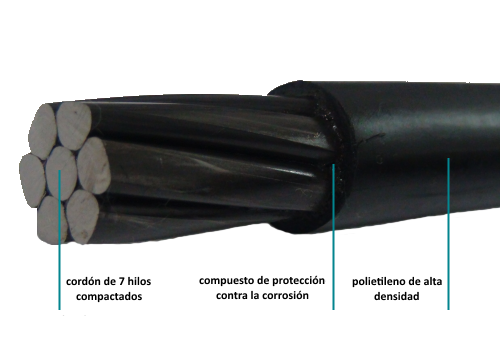

Cordón compactado de siete hilos revestido con masa apropiada, y plastificado en línea, con polietileno de alta densidad. Esta protección es eficaz contra la oxidación, permitiendo el deslizamiento del cordón por el interior de la capa de plástico.

Es utilizado en Postensado de placas y en pretensado exterior.

Peso Dimensiones de los Rollos
(Kg) D (mm) d (mm) h (mm)
≤ 2700 < 1420 900 760
Designación Nominal Especificado
Diámetro Rm Sn M Desvio admisible la masa por metro Fm Fm,max Fp0.1 Agt
mm MPa mm² g/m % kN kN kN %
Y1820S7G * 15.2 1820 165.0 1289.0 ±2 300.0 345.0 264.0 3.5
Y1860S7G * 12.7 1860 112.0 874.7 208.0 239.0 183.0

* Norma para Inglaterra

Características Método de Ensayo / Normas Criterios de Aceptación
Índice de fluidez ISO 1133 10
min a 2.16 Kg
≤ 0.25 g
Densidad DIN 53479 ≥ 0.95 g/cm³
Carbón negro
Contenido
Dispersión
Distribución

ISO 6964
ISO 4437
ISO 4437

2.3 ± 0.3%
Índice Max: C2
Índice Max: 3
Resistencia a la tracción (23ºC) EN ISO 527-2 ≥ 22 MPa
Longitud
A 23ºC
A -20ºC

EN ISO 527-2
EN ISO 527-2

> 600%
> 350%
Estabilidad térmica ISO / TR 10837 ≥ 20 min a 210ºC en O2 sin degradación

Nota: Sólo aplicable para el HDPE negro.

Características Valor Norma
Penetración en cono 60 impactos (1/10mm) 250-300 ISO 2137
Punto de gota ≥ 150° C ISO 2176
Separación del Óleo a 40° C a las 72 horas ≤ 2.5 %
en 7 días ≤ 4.5 %
DIN 51817
Estabilidad en la oxidación 100 horas a 100° C ≤ 0.06 MPa
1000 horas a 100° C ≤ 0.2 MPa
DIN 51808
Protección Contra Corrosión
168 horas a 35° C
168 horas a 35° C

conforme
sin corrosión

NFX 41-002 (pulverización de sal)
NFX 41-002 (pulverización de agua destilada)
Pruebas de Corrosión grado 0 DIN 51802
Contenido de elementos agresivos
Cl-, S2-, NO3-
SO42-

≤ 50 ppm (0.005%)
≤ 100 ppm (0.010%)

NFM 07-023
NFM 07-023

Otras especificaciones sob consulta.

Todos los tipos de pretensado, con anclajes por cuñas.

Algunos ejemplos:

  • Viguetas;
  • Placas;
  • Vigas;
  • Tubos;
  • Pilares;
  • Paneles de pretensado.

El cliente tiene también la opción de elegir la Norma internacional de fabricación. Por ejemplo, BS, ASTM, UNE, DIN, ect.
